Larmsystem

OBS! MapR 509 kan inte kopplas med ReadR-509 på samma terminalbuss och kan med sådan koppling inte medföra inpasseringsväg.

Konfigurering

1. Programmera dörrens magnetkontakt som Dörravkänning mot den aktuella dörrmiljön.
2. Aktivera dörrlarm på enheten.
3. Lägg till den virtuella larmsektionen Dörravkänning uppbruten från kortläsaren till larmområdet.
4. Redigera sektionen genom att sätta Typ av inpasseringssektion till Start och följande och Typ av utpasseringssektion till Följande.

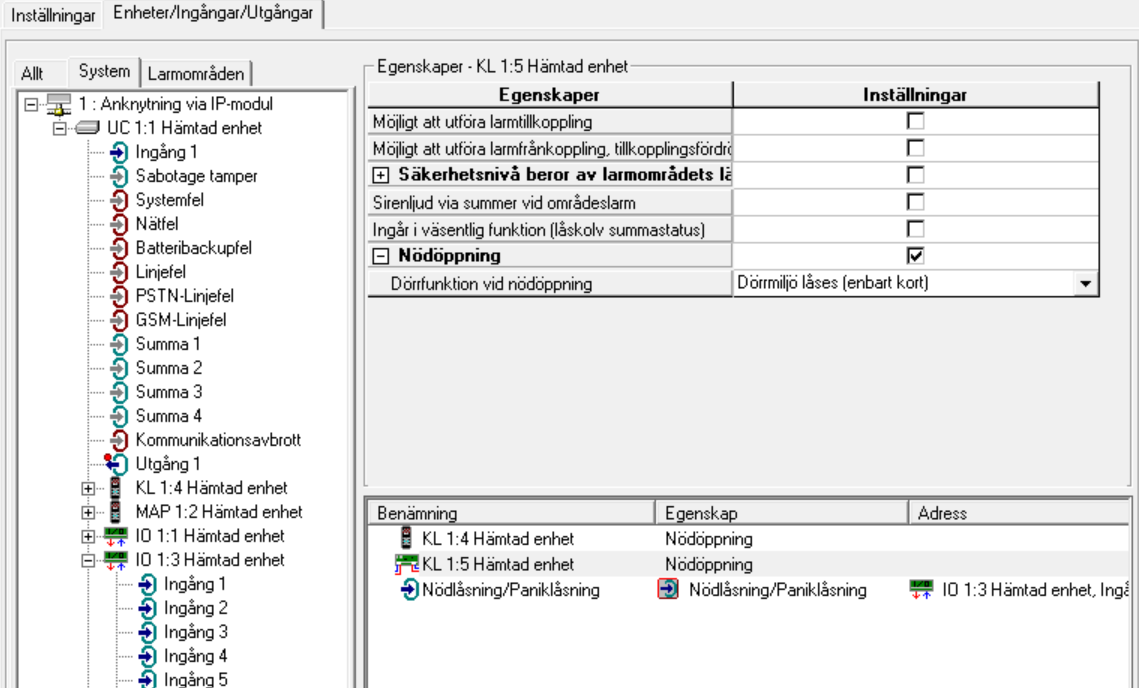

5. Lägg till kortläsaren i larmområdet med säkerhetsnivå och möjlighet att frånkoppla.
6. Läsaren och larmområdet måste finnas med i en behörighetsgrupp med behörighet att frånkoppla.

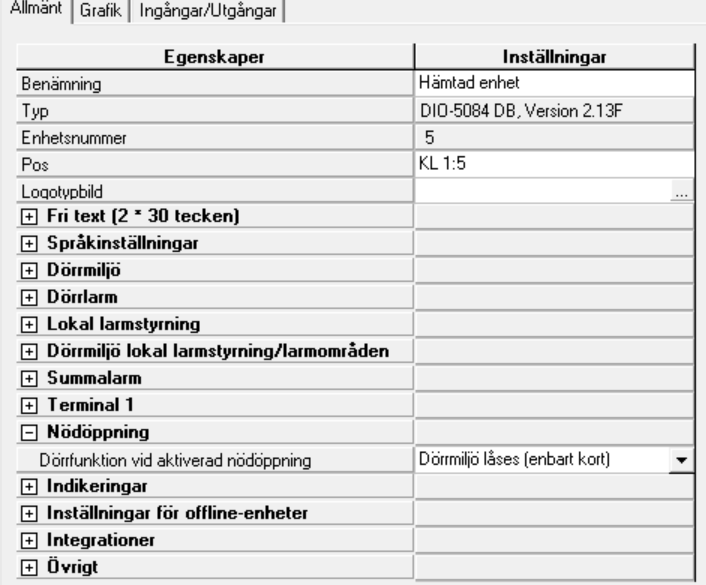

7. Valfritt: Lägg in manöverpanelen i larmområdet med säkerhetsnivå och markera Aktivera larmvarning på enhetens inställningar under Systemenheter > Dörrmiljö lokal larmstyrning/larmområden. Detta gör att manöverpanelen indikerar under in- och utpasseringstid i larmområdet. Observera att detta endast gäller om säkerhetsnivån för manöverpanelen är aktiv för ett specifikt larmområde. Aktiveras säkerhetsnivån på manöverpanelen i flera larmområden så uteblir indikeringen.

Vad händer vid passage i tillkopplat läge?

Dörren låsas upp och alla sektioner med egenskap för Typ av inpasseringssektion tillåts att gå i larmläge under vald inpasseringstid i larmområdet utan att det larmar.

Väl inne kan man larma av på manöverpanelen innan inpasseringstiden har löpt ut.

Görs inte detta så går skarpt larm efter inpasseringstiden.

Hur fungerar larmtillkoppling?

Vid larmtillkoppling på manöverpanelen så larmas läsaren. Utpassage tillåts via utläsaren eller öppnaknapp under larmområdets inställd utpasseringstid.

1. Lägg in alla underområden i larmområdet.
2. Markera Direkt till- och frånkoppling av larmområde.
3. I larmområdets inställningar, gå till Direkt/villkorsstyrda larmområden.
4. Markera Endast tillkoppling av direktstyrda larmområden.
5. I fältet Tillkopplingsfel vid direktstyrning av larmområden, välj Fel om inte tillkopplat.
6. Spara.

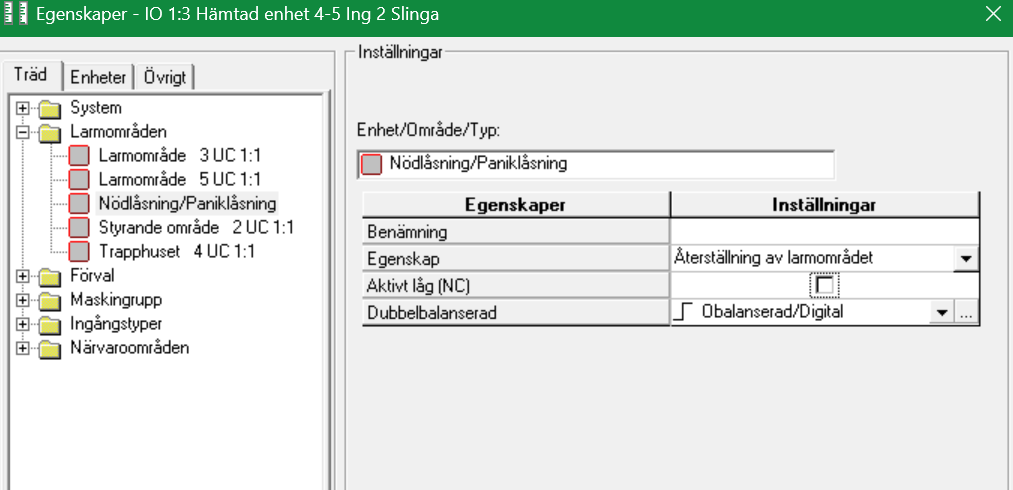

Navigera till en ingång på den systemenhet som avkänningen är kopplad på.

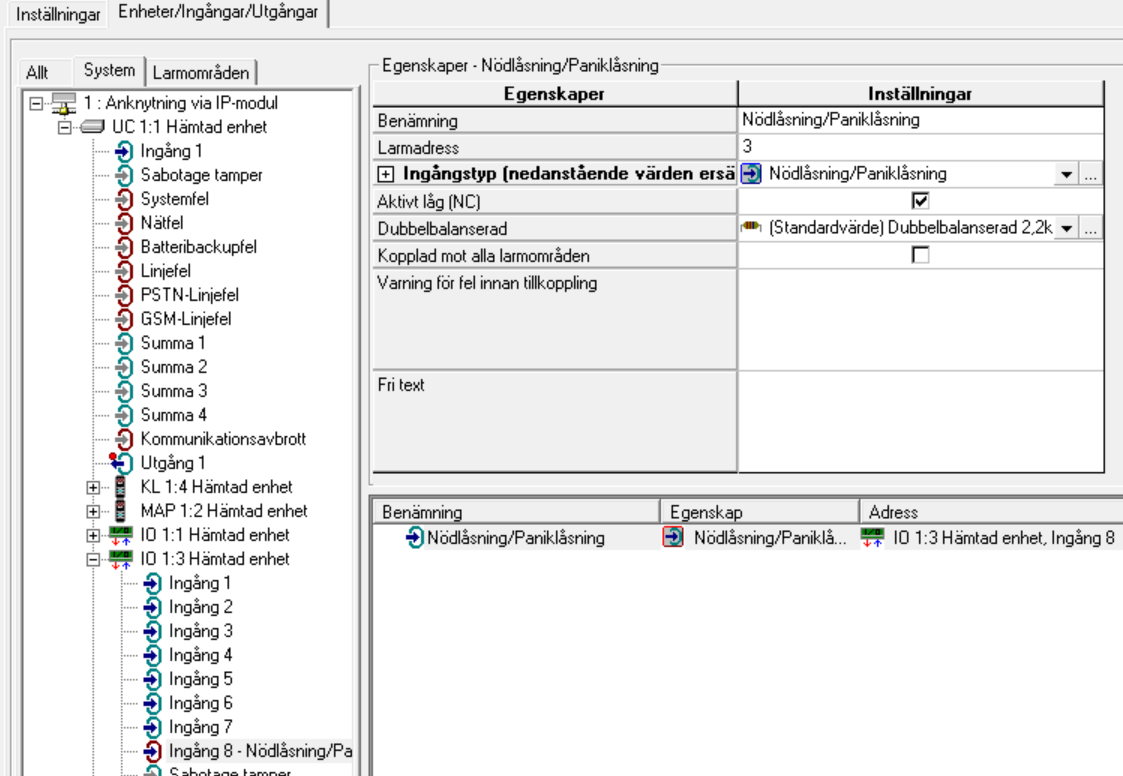

1. Öppna egenskaper för ingången genom att dubbelklicka på ingången.
2. Dra dörrmiljön till Enhet/område/typ.
3. Välj egenskap Dörravkänning.
4. Om balansering används, sätt den balansering som duska ha och se till att Aktivt låg är markerad.
5. Spara.

I ett integrerat larmsystem kan man ändra indikering på sirenljudet.

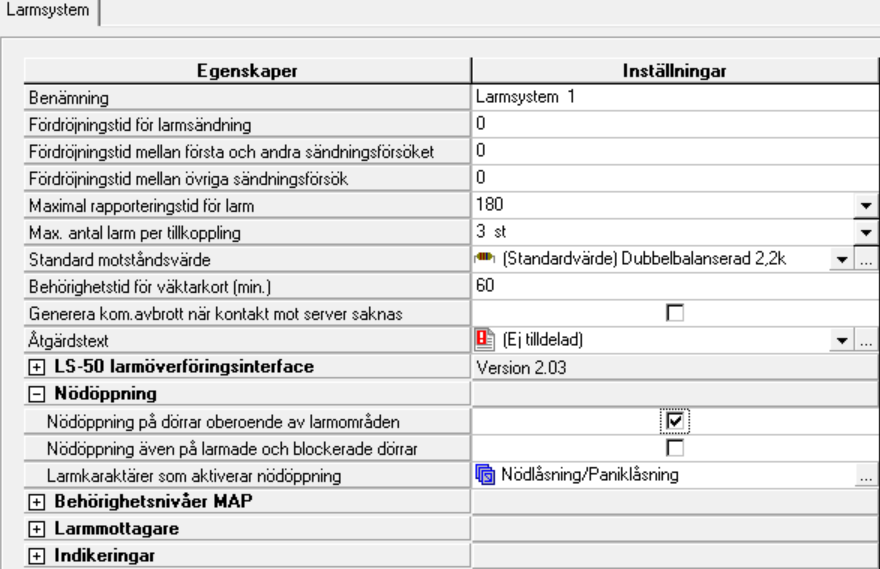

1. Välj Larm > Larmsystem/larmområden.

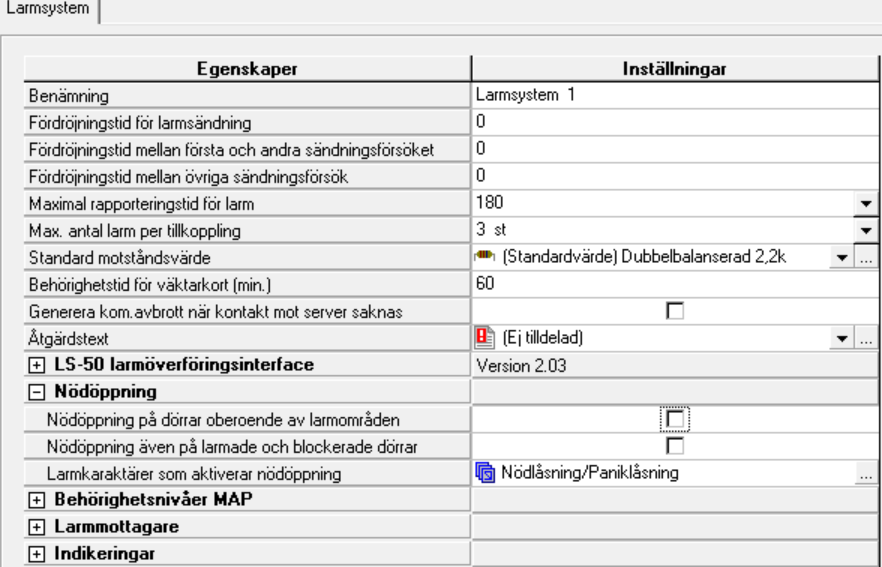

2. Välj önskat larmsystem.
3. Klicka på plustecknet (+) vid Indikeringar.
4. Välj den indikering du vill ändra ljudbild på, t.ex. Varning larmtillkoppling 75% av varningstiden har gått.
5. Ändra inställningar för Tid puls aktiv, Tid puls inaktiv, Tid PWM aktiv och Tid PWM inaktiv tills  du får den ljudbild du vill ha.

Alla pulstider anges i 1/10 sekunder. Det vill säga 5 = 0,5 sekunder. För mer information, tryck på F1 i programmet.

Här beskriver vi väsentlig funktion med karaktärer/ingångtyp/utgångstyp då du inte har någon dörrmiljö (DB-50, DIO-DB) eller inte har möjlighet att skapa virtuell dörrmiljö.

Skapa din egen larmkaraktär för väsentlige funktion

1. Välj Larm > Karaktärer.
2. Skapa en ny karaktär och ge den ett beskrivande namn, exempelvis "Väsentlig funktion".
   Inga andra inställningar behöver göras då väsentlig funktion inte skickas till larmmottagare.

Skapa och programmera ingångstyp

1. Välj Larm > Ingångstyper.
2. Skapa en ny ingångstyp och ge den ett beskrivande namn.
3. I fältet Frånkopplat läge (karaktär), välj den nyss skapade larmkaraktären.
   Låt Tillkopplat läge (karaktär) vara Ingen.
4. Klicka på plustecknet (+) vid Frånkopplat läge (karaktär).
5. Ange att karaktären larmar i frånkopplat läge genom att markera Larm (karaktären larmar).
6. Om du inte vill att larmet ska komma upp i larmloggen, markera Dolt larm.
7. Välj om dina ingångar ska vara dubbelbalanserade eller inte.

Skapa och programmera utgångstyp

1. Välj Larm > Utgångstyper.
2. Skapa en ny utgångstyp och ge den ett beskrivande namn.
3. Välj egenskapstyp Karaktärsstyrd utgång.
4. Återställning av utgång ska vara Följer ingångar.
5. Utgång aktiveras ska vara Aktiveras oavsett läge.
6. Låt Pulstid för utgång vara 0 sekunder. Då kommer den att statiskt följa de ingångar som har denna karaktär.
7. Klicka på plustecknet (+) vid Egenskaper karaktärsstyrd.
8. Välj din karaktär som vi skapade tidigare.

Lägg till funktionen i ett larmområde

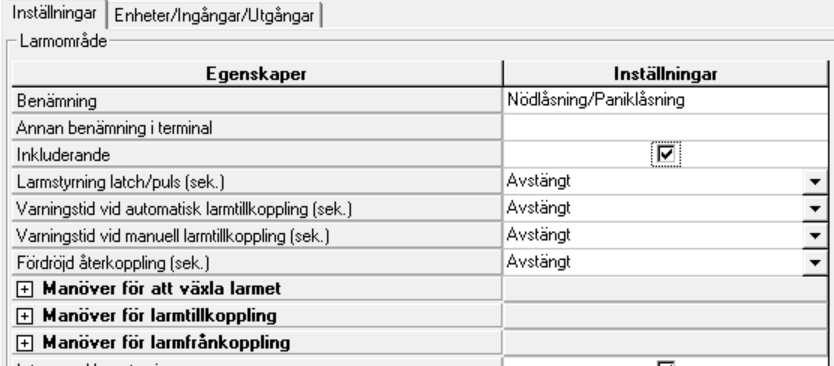

1. Konfigurera ett nytt larmområde eller välj ett om du redan har konfigurerat.*
2. Lägg in dina ingångar och välj den nyss skapade ingångstypen.
3. Lägg också in den utgång som ska aktiveras för väsentlig funktion.
4. Lägg in utgången och välj den nyss skapade utgångstypen.

Pröva din väsentliga funktion. Generellt vill man att allt ska vara i normalt läge i systemet när alla låsen är upplåsta. Då ett lås låsas så aktiveras karaktären (larmar), och då aktiveras utgången för väsentlig funktion.

* Ska du använda denna funktion i ett befintligt område kommer det sannolikt inte att fungera särskilt bra. Det fungerar bättre att skapa ett eget område för väsentlig funktion när man ska göra på det här sättet.

Här beskriver vi RCO:s egna inbyggda väsentliga funktion (med fysisk dörrmiljö eller virtuell).

Konfigurera de UC-50 som ska använda väsentlig funktion

1. Välj Enheter > Konfigurera enheter.
2. Dra in din domän/anknytning.
3. Dubbelklicka på den/de undercentraler som ska konfigureras för väsentlig funktion.
4. Gå till fliken Larm och markera Stöd för väsentlig funktion (låskolvs summastatus).
5. Klicka på OK och utför konfigurering.

Programmera ingångar

1. Dra in den dörrmiljö som har väsentlig funktion.
2. Välj Låskolvsläge olåst eller Låskolvsläge låst som egenskap för ingången.
3. Välj om det ska vara aktivt låg (NC - Normally Closed).
4. Gör detta för alla dörrar som ska ha väsentlig funktion.

Programmera utgångar

1. Dra in larmområdet som ska styra väsentlig funktion.
2. Välj Väsentligen funktion följande som egenskap för utgången.
3. Välj om den ska vara aktivt låg (NC - Normally Closed).

Programmering för larmområdet

1. Dra in de dörrmiljöer som ska ingå i väsentlig funktion.

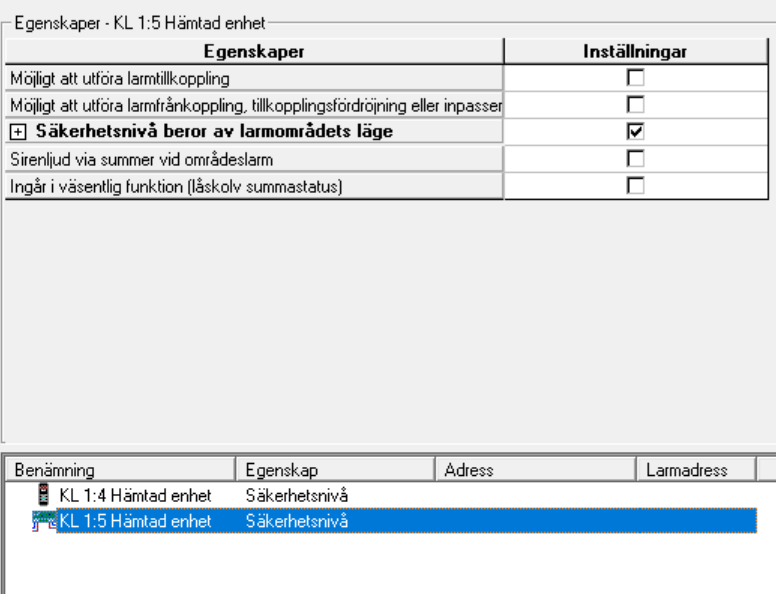

2. Markera dörrmiljön i larmområdet och markera Ingår i väsentlig funktion (låskolv summastatus).

Larmkaraktären

Skapa en ny karaktär och namnge den ett beskrivande namn.

Karaktären behöver inte några övriga inställningar då den inte ska skicka larm till larmmottagare. Vill du att den ska skicka larm med rätt typ av karaktär (Inbrott) så skapa då en karaktär baserad på Inbrott eller den karaktär ni vill att larmmottagaren ska ta emot.

Ingångstypen

1. Skapa en ny ingångstyp genom att kopiera ingångstypen Inbrott: Högerklicka på ingångstypen Inbrott och välj Skapa ny ingångstyp baserad på denna.
2. Lägg till din skapade karaktär för Frånkopplat läge (karaktär).
   Ingen ändring för Tillkopplat läge (karaktär) behöver göras.
3. Klicka på plustecknet (+) vid Frånkopplat läge (karaktär).
4. Markera Larm (karaktären larmar).
5. Markera Sabotage (karaktären larmar).
6. Klicka på plustecknet (+) vid Larm (karaktären larmar).
7. Ändra Larmöverföringsfiltergrupp från Larmstyrd till Avstängd. Det gör att inget larm skickas till larmmottagare när larmområdet är frånkopplat. Larmet kommer endast att visas lokalt på manöverpanelen.
8. Spara. (Övriga inställningar behöver inte ändras.)

Inställningar för utgångstyp till daglarmssirenen

1. Skapa en ny utgångstyp. Ge den ett beskrivande namn.
2. I fältet Egenskapstyp, välj Karaktärsstyrd utgång.
3. I fältet Återställning av utgång, välj Följer ingångar.
4. I fältet Utgång aktiveras, välj Aktiveras oavsett läge.

5. Klicka på plustecknet (+) vid Egenskaper karaktärsstyrd och välj den nyss skapade karaktären.

6. Spara.

7. Koppla ingångstyp och utgångstyp till den enhet som ska hantera daglarmet.

Tänk på att detta är en funktion som är specifikt för varje daglarmad dörr i frånkopplat läge och vanligt inbrott i tillkopplat läge. Du behöver då göra om denna process för varje dörr som ska ha daglarm.

För att aktivera tillkopplingsfördröjning ("köpa tid") krävs följande inställningar:

• Standardtid för tillkopplingsfördröjning aktiveras under Automatisk till/frånkoppling på det larmområde man ska kunna köpa tid på. Ange en standardtid, till exempel 1 timme.
• Aktivera Högsta valbara tid tillkopplingsfördröjning på behörighetsgruppen som ska ge behörighet att köpa tid. Minst 1 timme måste anges, annars ange hur många timmar man ska kunna fördröja tillkopplingen.
• Läsarna som man ska kunna använda för att köpa tid måste ligga i larmområde vars tillkoppling ska fördröja. Möjlighet att frånkoppla larmområdet måste också vara markerat.
• Om manöverkod ska användas för tillkopplingsfördröjning aktiveras det under Automatisk till/frånkoppling > Manöver för tillkopplingsfördröjning.
• Det går också att aktivera standardtiden för tillkopplingsfördröjning automatiskt genom att markera Automatisk frånkoppling vid passage på dörrmiljöerna man ska kunna utföra köpa tid på. Detta fungerar endast vid automatisk tillkoppling av larmområdet.

Här rekommenderar vi att ha två separata dörrmiljöer för att styra larmområdet.

Detta för att göra handhavandet för slutanvändaren så enkelt som möjligt.

Skapa karaktär

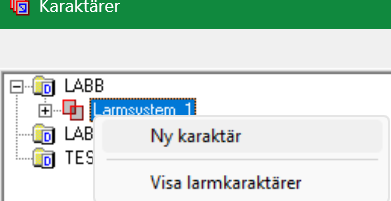

1. Välj Larm > Karaktärer och markera det larmsystem som du vill skapa karaktären på.
2. Klicka sedan på Ny.
   Alternativt, om karaktären ska användas för att skicka larm till en larmmottagare, högerklicka istället på den karaktär som bäst passar den typ av larm du ska skicka och Skapa ny baserad på denna.

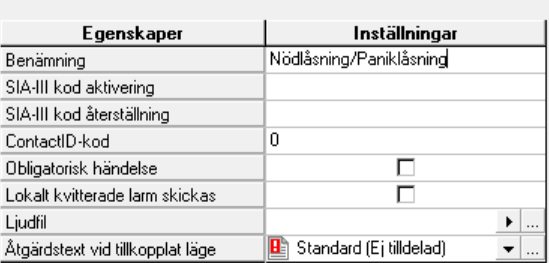

3. Ge den nya karaktären en benämning.
4. Spara karaktären.

Skapa ingångstyp

1. Välj Larm > Ingångstyper och välj det larmsystem som du vill skapa en ny ingångstyp på.
2. Klicka sedan på Ny.
3. Ge ingångstypen en benämning.
4. Lägg till den nyskapade karaktären på både tillkopplat läge och frånkopplat läge.
5. Klicka på plustecknet (+) vid både Tillkopplat läge och Frånkopplat läge och markera Larm (karaktären larmar).
6. Vill du även att den ska skicka larm, klicka på plustecknet (+) vid Larm (karaktären larmar) och ändra Larmöverföringsfiltergrupp till Larmstyrd.
   Ska den inte skicka larm, låt Larmöverföringsfiltergrupp vara Avstängd.
7. Spara ingångstypen.

Skapa utgångstyp

1. Välj Larm > Utgångstyper och välj det larmsystem som du vill skapa en ny utgångstyp på.
2. Klicka sedan på Ny.
3. Ge utgångstypen en benämning.
4. Ändra egenskapstypen till Karaktärsstyrd.
5. Ändra Återställning av utgång till Följer ingångar.
6. Klicka på plustecknet (+) vid Egenskaper karaktärsstyrd och välj den karaktär som nyss skapades.
7. Spara utgångstypen.

Koppla sedan ingångstypen och utgångstypen mot samma larmområde.
