Felsöka hårdvara

Det nya DB-kortet har en annan layout på plintarna. Bl.a. så är TB-485 inbyggt på kortet och det går därmed att välja om terminalbuss ska använda I2C eller RS-485 direkt på kortet. TB-485 behöver därmed inte användas alls med den nya generationens kort.

På bygel P21 ställer man in om terminalbussen ska vara I2C eller RS-485, de kan inte användas samtidigt.

Observera också att det är olika plintar för terminalbussen beroende på om den är inställd på I2C eller RS-485.

Om den är inställd på RS-485 för anslutning av ReadR-509 eller MapR-509 så ska läsaren anslutas till plint P19.
Används I2C så ska läsaren anslutas till plint P6.

Det nya DIO-kortet har en annan layout på plintarna. Bl.a. så är TB-485 inbyggt på kortet, både plinten för inkommande lokalbuss och terminalbussplinten för RS-485 är av den större typen och det går att välja om terminalbuss ska använda I2C eller RS-485. TB-485 behöver därmed inte användas alls med den nya generationens kort.

På bygel P21 ställer man in om terminalbussen ska vara I2C eller RS-485, de kan inte användas samtidigt.

Observera också att det är olika plintar för terminalbussen beroende på om den är inställd på I2C eller RS-485.

Om den är inställd på RS-485 för anslutning av ReadR-509 eller MapR-509 så ska läsaren anslutas till plint P23.
Används I2C så ska läsaren anslutas till plint P13.

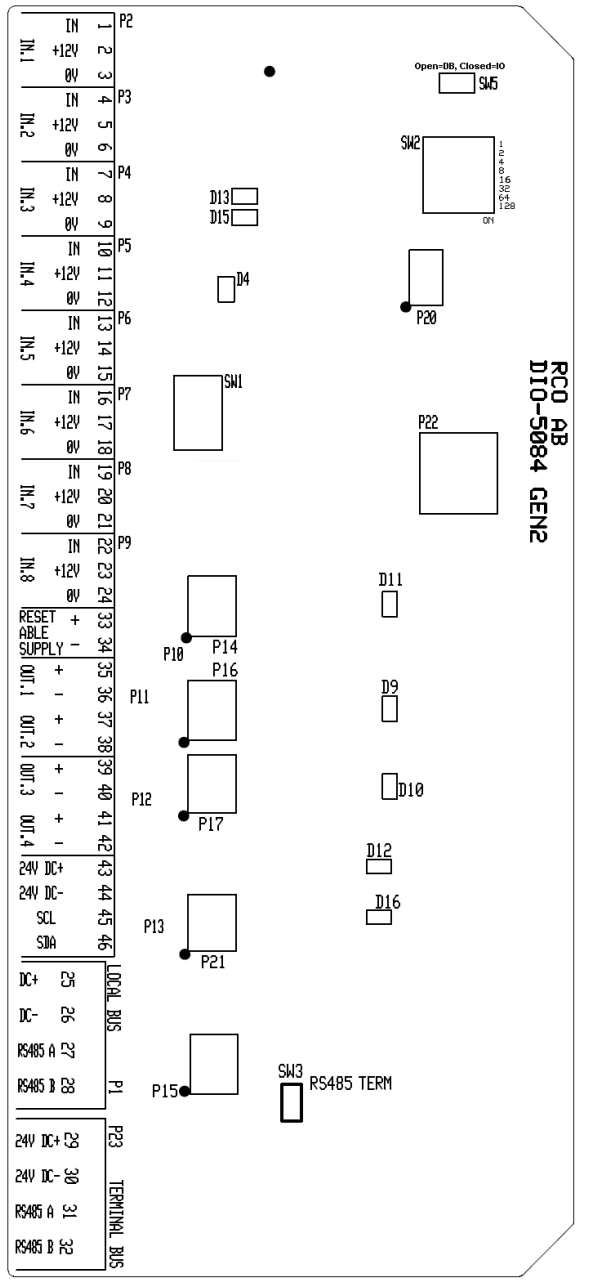

Det nya DIO-kortet har en annan layout på plintarna. Bl.a. så är TB-485 inbyggt på kortet, både plinten för inkommande lokalbuss och terminalbussplinten för RS-485 är av den större typen och så det går att välja om terminalbuss ska använda I2C eller RS-485.

Plinten längst ner enligt bilden nedan är terminalbussen för RS-485 tillskillnad från tidigare generation där plinten längst ner/längst till höger var anslutningen för inkommande lokalbuss till själva kortet.

Det är med andra ord mycket lätt att koppla lokalbussen fel om man är van vid den tidigare versionen av kortet.

Så här fungerar det:

Det går inte att uppgradera en DB-50 över generationsgränser, t ex en v1.x till v2.x eller v2.x till motsvarande v3.x. Grundstöd för att via mjukvaran M5 uppgradera firmware i DB-50-serien infördes i och med v3.0.

Man får alltså tyvärr byta ut sin äldre enhet mot nyköpsenheter som då har v3.x

Så här fungerar det:

Det går inte att uppgradera en DB-50 över generationsgränser, t ex en v1.x till v2.x eller v2.x till motsvarande v3.x. Grundstöd för att via mjukvaran M5 uppgradera firmware i DB-50-serien infördes i och med v3.0.

Man får alltså tyvärr byta ut sin äldre enhet mot nyköpsenheter som då har v3.x

Kontrollera följande:

• Kontrollera att 509-läsaren är adresserad till 1 eller 2.
• Kontrollera att sista 509-läsaren är terminerad. Finns bara en 509-läsare ska den vara terminerad.
• Kontrollera att kablaget är partvinnat och inte är "glappt" eller felkopplat.
• Kontrollera mjukvaruversionerna. Krav för full funktionalitet:
  • Reader-509 firmware-version 1.06 eller senare.
  • R-CARD M5 version 5.40.3 eller senare.
  • UC-50 version 2.91F8 eller senare.
  • I förekommande fall: DB-50 Standard, DB-50 Light eller DIO-5084 + omvandlarkortet TB-485.


Gäller NoKey online, NoKey offline och NoKey motor.

Om du hör ett "klick" vid godkänd passage men inget händer kan mekanismen för inkoppling av trycket ha hamnat i fel läge.

Åtgärd:

1. Montera ned enheten.
2. Sätt enheten i olåst läge. Detta görs genom att trycka upp solenoiden med en plattmejsel/spårmejsel i det lilla hålet som finns vid mekaniken.
3. Stoppa in sexkantspinnen i den inre enheten och rotera sexkantspinnen så att den kopplas in igen och därmed blir mekaniskt sammanlänkad.
4. Montera ihop enheten igen.

Hur är anknytningen ansluten mot undercentralen?

• Är den direktansluten med en kabel mellan dator och undercentral?
• Eller går det via tillexempel en switch/router i lokalt nätverk?
• Alternativt går anslutningen över internet mellan server och undercentral?

Direktansluten: Testa att pinga undercentralen och se om den svarar.

Får du inget svar, testa att starta om undercentralen och se om den då svarar. Fungerar detta har man troligen DHCP aktiverat. Stäng av DHCP och sätt en fast IP adress på undercentralen och på serverdatorn så bör inte kommunikationsproblem återkomma.

Om du inte får kontakt efter omstart, kontrollera så att IP-kortet sitter i ordentligt. Man ska kunna känna piggarna tydligt genom IP-kortet. Sitter det inte i ordentligt, stäng av spänningen till undercentralen och tryck fast IP-kortet.
