Beskrivning
Systembuss över IP är när man ersätter normal CAN buss mot ethernetkabel. Oftast då via nätverk men det finns även specialvarianten som vi kallar Routing där man kopplar direkt mellan två UC-50.
Endast specialfallet Routing är larmgodkänt för Mega anläggningar och används för att kunna montera mer än 16 UC på en anknytning.
Systembuss över IP genom nätverket används oftast i flerbostad där man har Electrolux och vill kunna boka tvättstuga från samtliga huskroppar och CAN-buss inte går att dra.
Begränsningar
Likvärdigt hur man på CAN får max ha 16 st UC så får en systembuss över IP max ha 16 st UC.

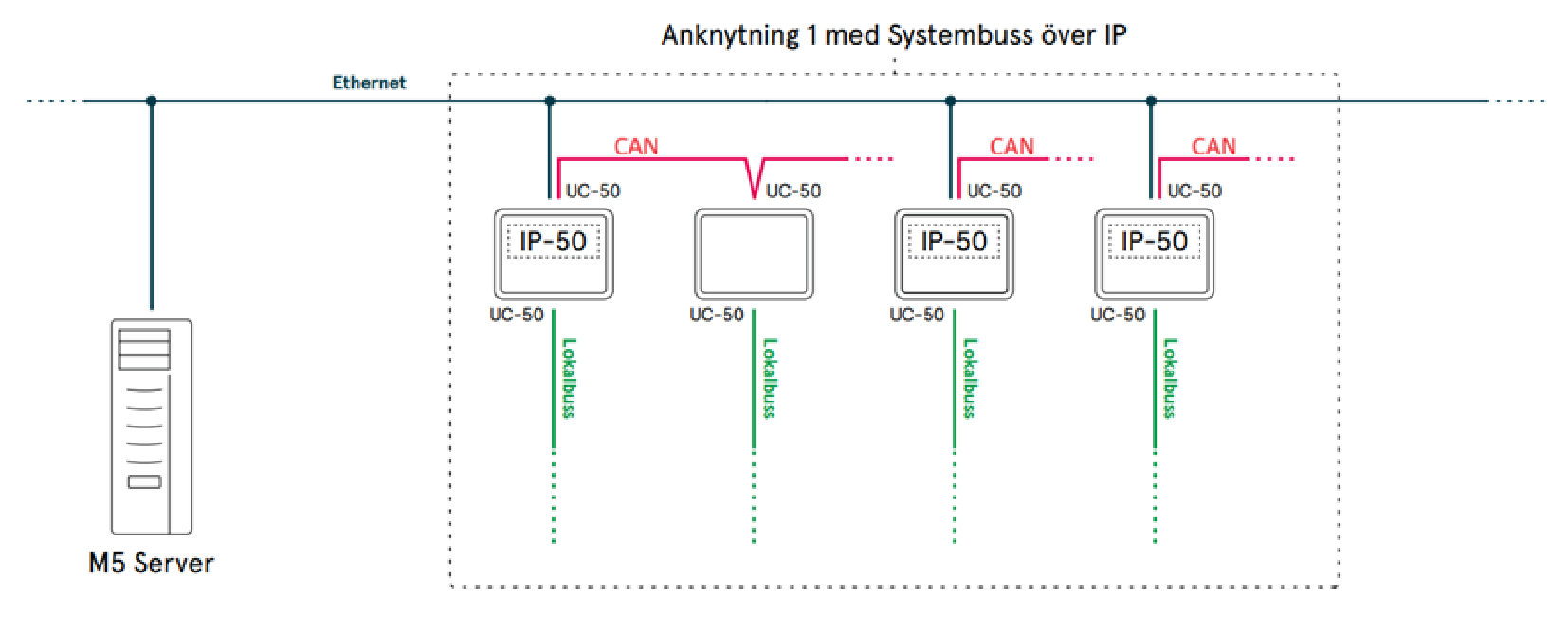

Se bild nedan för exempel på hur det kan se ut,
Guide för att programmera UC:s som Master och Slav.
Förberedelser
- Säkerställ att samtliga UC har F8 (stor flashminne).
- Säkerställ att samtliga UC har IP-50.
- "Utökad kommunikationshantering" måste vara aktivt på berörda UC. Detta görs genom konfiguration av enheter.
Inställningar för undercentral som ska vara Slav
- Koppla in en dator som har M5 installerat direkt mot undercentralen (eller via CAN-buss i befintligt system) och hämta in undercentralen.
- I M5 gå till Enheter och klicka på Systemenheter
- Öppna fliken Träd och högerklicka på undercentralen och välj Konfigurera bussar.
- Gå till fliken TCP/IP mellan undercentraler och bocka i "Aktivera protokoll"

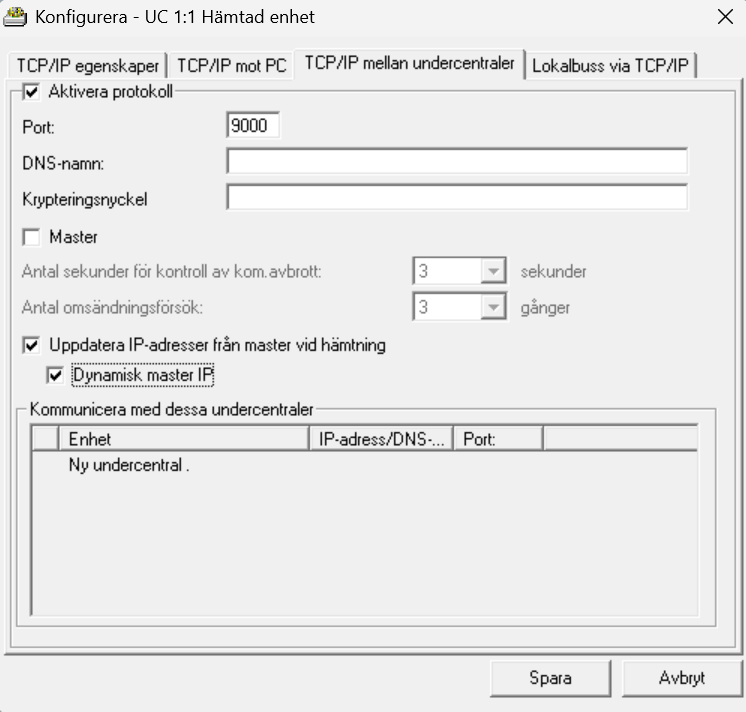

- Sätt en krypteringsnyckel om så önskas, och fyll i DNS-namn om det ska användas. Låt övriga inställningar vara som de är. Se bilden.
- Klicka därefter på Spara.

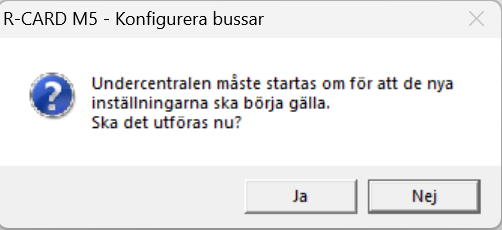

- Dialogruta ska nu fråga om att starta om undercentraler, svara ja på detta
Undercentralen är nu inställd för att kommunicera med TCP/IP mellan undercentraler.
Inställningar för undercentral som ska vara Master
- Följ anvisningarna ovan, samma som för UC som slav fast med följande ändringar på inställningarna

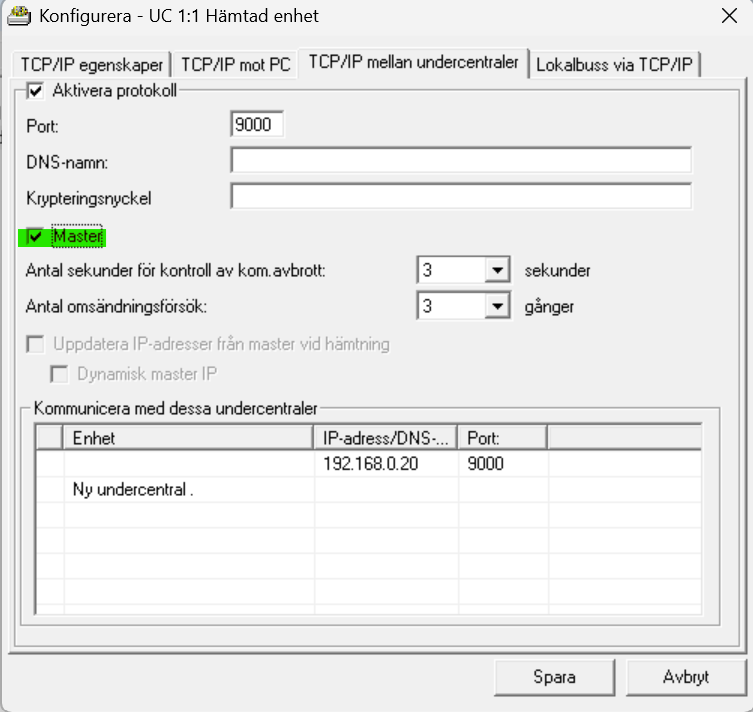

- Bocka i Master.

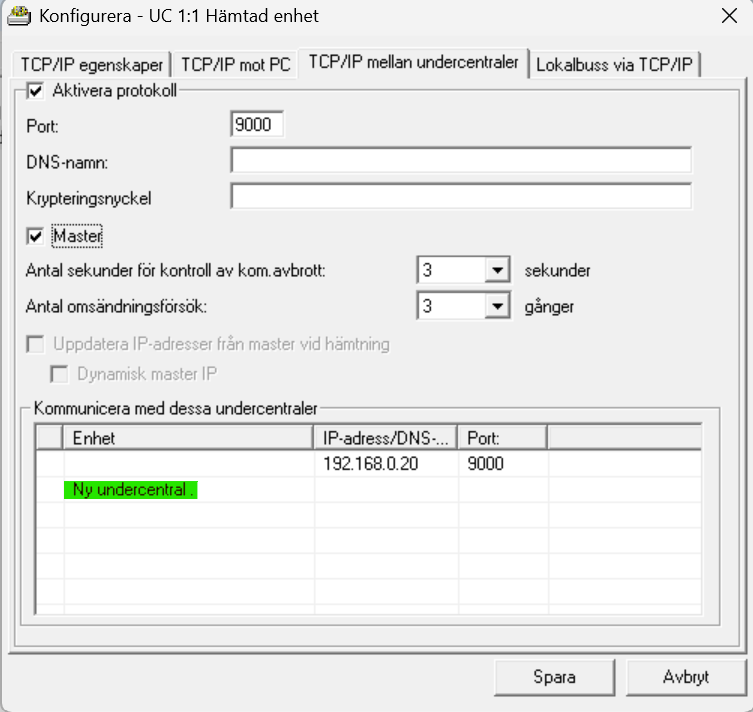

- Därefter lägg till IP adresser (eller DNS-adresser) för samtliga undercentraler som ska vara slavar genom att för varje dubbelklicka på Ny undercentral.

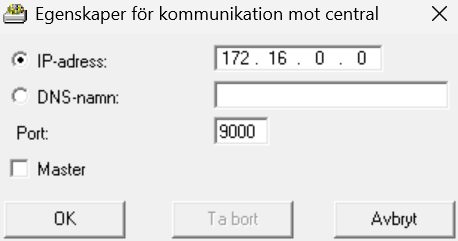

- Ny ruta kommer och för att ange på vilket sätt undercentralen ska anslutas, fyll IP adress eller DNS-namn
- Klicka OK.
- Upprepa steg 3-5 för samtliga slavar.
- Tryck på Spara. Svara Ja på frågan om att starta om undercentralen.
OBS! I vissa fall kan det vara att man inte får upp dialogfönstret om frågan för att starta om undercentralen när man klickar på Spara utan möts då bara med en dialogruta som bara säger OK (se bild nedan).
Om detta händer måste man manuellt starta om UC då detta krävs för att inställningarna som ändrats ska börja gälla.
Starta om undercentral manuellt från M5

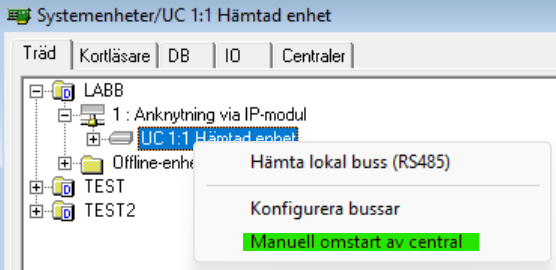

1 Högerklicka på undercentralen i fråga, välja Manuell omstart av central.
Nu efter att samtliga undercentraler är konfigurerade för TCP/IP mellan undercentraler så koppla in dem mot varandra eller i nätverket som de har konfigurerats för. Gör därefter en hämtning av anknytningen (inkl. lokala bussar). Slavarna ska nu dyka upp som nya enheter i anknytningen.
